有极加强继电器

更新时间:2021-11-22

访问次数:101

厂商性质:生产厂家

生产地址:温州

产品简介:
有极加强继电器JYJXC-3000安全型继电器的特点,凡是涉及行车安全的继电电路都必须采用安全型继电器。所谓安全型继电器是指它的结构必须符合故障一安全原则(发生安全侧故障的可能性远远大于发生危险侧故障的可能性;处于禁止运行状态的故障有利于行车安全,称为安全侧故障;处于允许运行状态的故障可能危及行车安全,称为危险侧故障)。它是一种故障不对称器件,在故障情况下使前接点闭合的概率远小于后接点闭合的概率。
品牌南铁信号额定电压24V
电流性质直流防护特征密封式
外形中型额定工作频率50Hz
线圈功率10W直流电阻1500Ω
吸合电流15A释放电流10A
产地国产加工定制
外形尺寸163 mm×48. 5 mm×160 mm





有极加强继电器:JYJXC-3000


极继电器根据线圈中电流极性不同而具有定位和反位两种稳定状态,这两种稳定状态
在线圈中电流消失后,仍能继续保持,故又称极性保持继电器。它的特点是磁系统中增加了
持久磁钢。在线圈中通以规定极性的电流时,继电器吸起,断电后仍保持在吸起位置;通以
反方向电流时,继电器打落,断电后保持在打落位置。

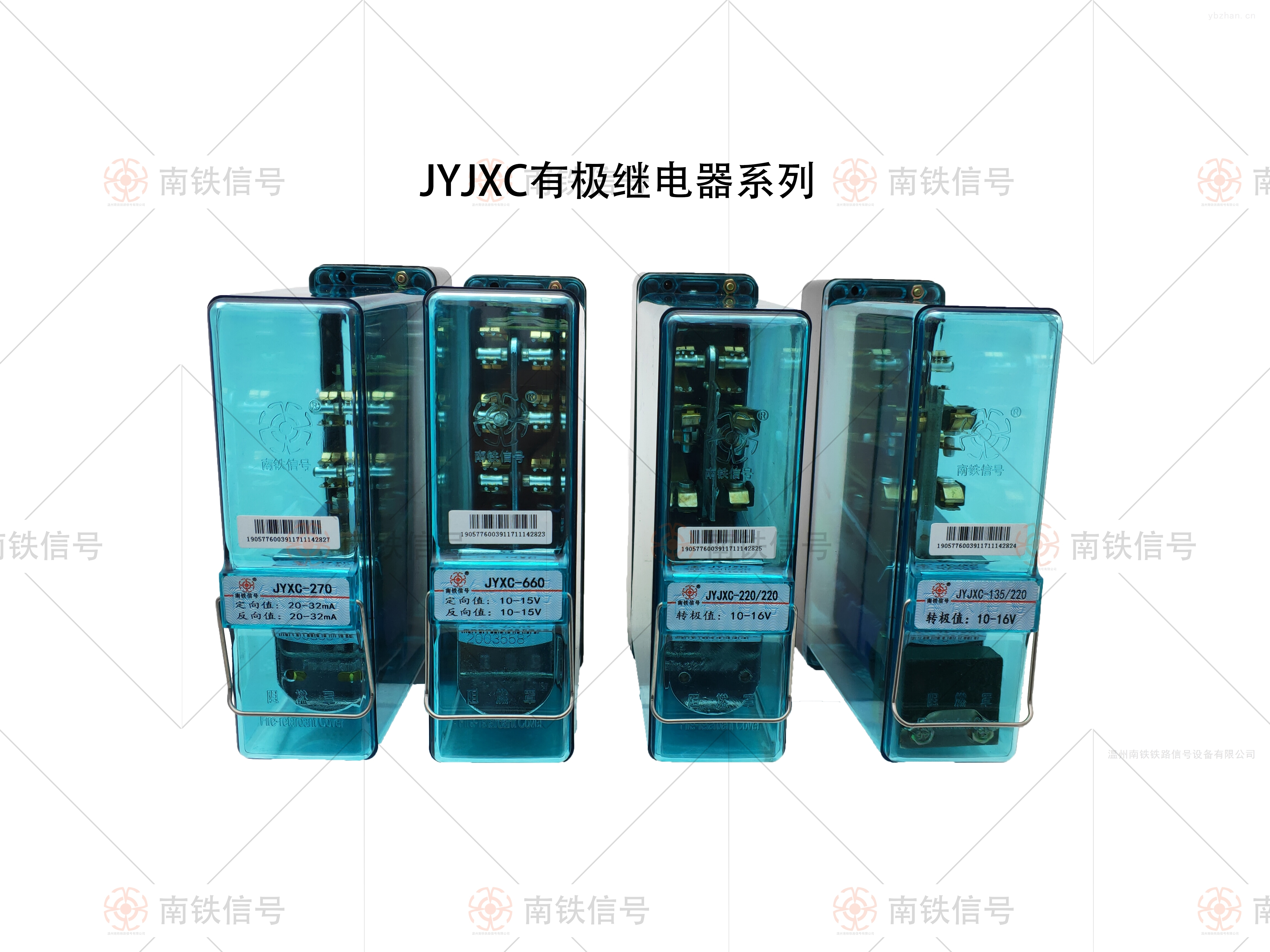

有极继电器有 JYXC-660、JYXC-270 型和加强接点的 JYJXC-J3000 和 JYJXC-135/220
型等品种
(1)有极继电器的结构
有极继电器的磁路结构与无极继电器基本相同,不同的只是用一块端部呈刃形的长条形
持久磁钢代替无极继电器的部分轭铁。磁钢与轭铁间用螺钉联结。
持久磁钢的外形见图 1 一 16。在与扼铁联结的部位有两个大于螺钉的圆孔,便于与扼
铁安装时适当地调节磁钢的前后位置。磁钢上部的中间位置有一台面,以形成均匀的第二工
作气隙。台面的中间有一凹槽,使拉杆下部不致与磁钢抵触而影响第二工作气隙的调整。
有极继电器的角形衔铁的尾部加装两个青铜螺钉,用来调节第二工作气隙的大小。在铁

芯部位没有加装止片。


有极继电器衔铁位置的定位、反位规定为:衔铁与铁芯极靴之间的间隙最小时(即吸起
状态)的位置规定为定位,此时闭合的接点叫做定位接点(符号为 D,相当于前接点);衔
铁与铁芯极靴之间的间隙最大时(即打落状态)的位置规定为反位,此时闭合的接点叫做反
位接点(符号为 F,相当于后接点)。
对于两线圈串联使用的有极继电器,如 JYXC 一 660、JYXC 一 270、JYJXC 一 J3000,
电源片 1 接电源正极,4 接电源负极,为定位吸起,反之为反位打落。对于分线圈使用的有
极继电器 JYJXC135/220 则规定前圈的电源片 3 接电源正极,4 接电源负极时为定位吸起;
而后圈的电源片 2 接电源正极,1 接电源负极时,为反位打落。
有极继电器的接点系统与无极继电器相同。改进型的有极继电器 JYJXC 一 135/220T
JYJXC 一 J3000 的接点系统有较大改变:加强接点片加厚,取消接点托片,动接点片改为面
接触以增大接触面积。JYJXC 一 J3000 还取消了普通前接点。
